典型数控车床的机械结构系统组成，包括主轴传动机构、进给传动机构、刀架、床身、辅助装置(刀具自动交换机构、润滑与切削液装置、排屑、过载限位)等部分。

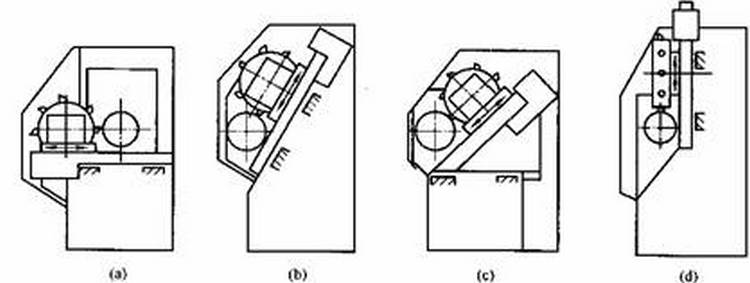

       数控车床床身导轨与水平面的相对位置如图1所示，它有4种布局形式：图1(a)平床身，图1(b)斜床身，图1(c)平床身斜滑板，图1(d)为立床身。

       水平床身(a)的工艺性好，便于导轨面的加工。水平床身配上水平放置的刀架可提高刀架的运动精度，一般可用于大型数控车床或小型精密数控车床的布局。但是水平床身由于下部空间小，故排屑困难。从结构尺寸上看，刀架水平放置使得滑板横向尺寸较长，从而加大了机床宽度方向的结构尺寸。

       数控车床水平床身(b)
       水平床身配置倾斜放置的滑板，并配置倾斜式导轨防护罩，这种布局形式一方面有水平床身丁艺性好的特点，另一方面机床宽度方向的尺寸较水平配置滑板的要小，且排屑方便。水平床身配上倾斜放置的滑板和斜床身配置斜滑板布局形式被中、小型数控车床所普遍采用。此两种布局形式的特点是排屑容易，热铁屑不会堆积在导轨上，也便于安装自动排屑器；操作方便，易于安装机械手，以实现单机自动化；机床占地面积小，外形简单、美观，容易实现封闭式防护。

       数控车床倾斜床身(c)
       斜床身其导轨倾斜的角度分别为30°、45° 、60°、75°和90°(称为立式床身)，若倾斜角度小，排屑不便；若倾斜角度大，导轨的导向性差，受力情况也差。导轨倾斜角度的大小还会直接影响机床外形尺寸高度与宽度的比例。综合考虑上面的因素，中小规格的数控车床其床身的倾斜度以60°为宜。
